Wavin WTC-3 fűtésvezérlés – új távoli elérés a meglévő rendszer megtartásával
Nem mindig az egész rendszert kell lecserélni. Először érdemes megnézni, hogy a meglévőből mit lehet még kihozni.
Egy többszintes lakóingatlanban Wavin felületfűtési rendszer működik, 4 db WTC-3 vezérlővel és összesen 17 helyiségi termosztáttal.
A rendszer helyi vezérlése megfelelően működött, azonban a tulajdonos tájékoztatást kapott arról, hogy a korábban használt távoli hozzáférési szolgáltatás megszűnik.
A távoli vezérlés megtartására olyan megoldások is felmerültek, amelyek a meglévő rendszer jelentős részének – többek között vezérlők és termosztátok – cseréjével jártak volna.
Felmerült ezért egy egyszerű kérdés: valóban le kell cserélni egy jól működő fűtésvezérlő rendszert csak azért, mert a korábbi távoli elérés megszűnik?
Először azt vizsgáltuk meg, hogy mi tartható meg
A meglévő WTC-3 vezérlők gyártói dokumentációjának áttekintése alapján megvizsgáltuk, hogy a rendszer kommunikációs lehetőségei felhasználhatók-e egy új távoli elérés kialakítására.
Első lépésként helyszíni tesztet végeztünk.
A cél az volt, hogy meggyőződjünk róla: a vezérlők a gyári kommunikációs interfészen keresztül megfelelően lekérdezhetők és vezérelhetők-e.
A teszt sikeres volt.
Ezután már nem az volt a kérdés, hogy mit kell lecserélni, hanem az, hogy hogyan lehet a meglévő rendszert megtartva új távoli hozzáférést kialakítani.
A vezérlők és a termosztátok maradtak
A megvalósítás során a meglévő:
- 4 db Wavin WTC-3 vezérlő,
- 17 db helyiségi termosztát,
- fűtési és hűtési szabályozás
változatlanul a rendszer része maradt.
A vezérlők hardveres módosítására sem volt szükség.

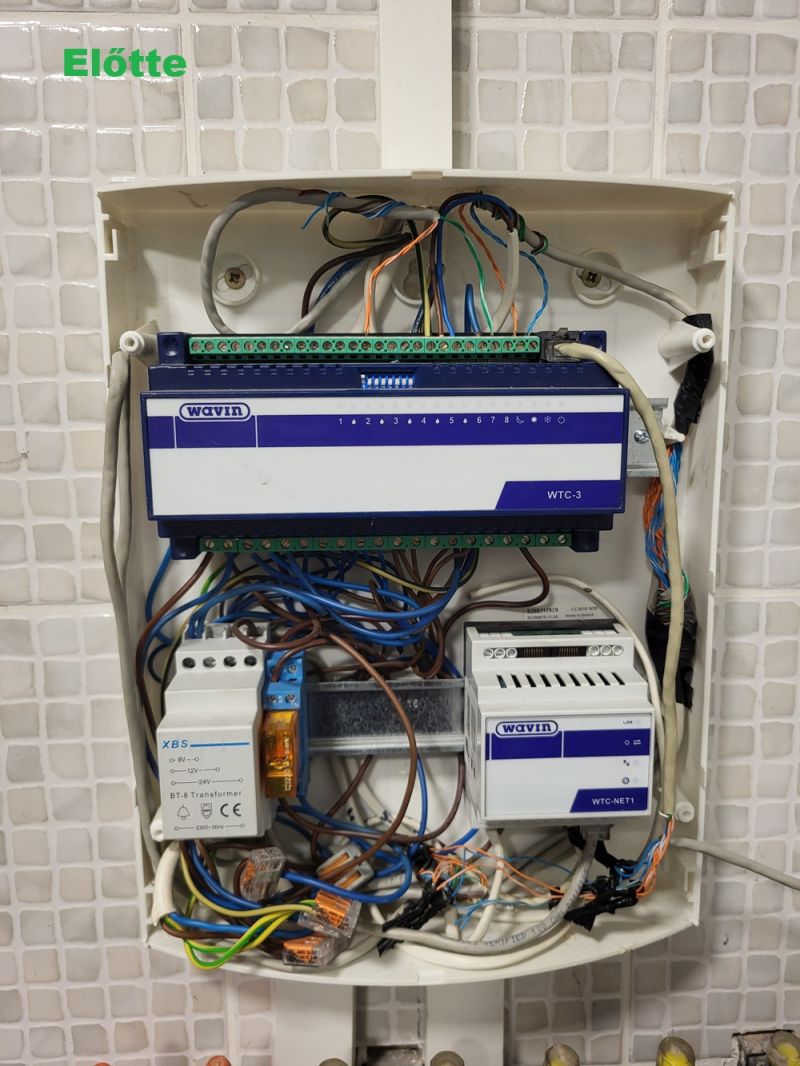

Lényegében a korábbi hálózati hozzáférést biztosító eszköz cserélődött ki, erre épült rá az új kommunikációs és felhasználói rendszer.
Mit lehet most távolról elérni?
Az új webes felületen vezérlőnként és helyiségenként követhető a rendszer működése.
Megjeleníthető többek között:
- a helyiségek aktuális hőmérséklete,
- a relatív páratartalom,
- a fűtési vagy hűtési üzemállapot,
- a termosztátok komfort / ECO üzemmódja,
- a termosztátok be- és kikapcsolt állapota,
- a zárolás állapota,
- az előremenő víz hőmérséklete,
- a keringető szivattyúk működési állapota.
A páratartalom kivételével a releváns beállítások távolról módosíthatók is.
A kezelőfelület hagyományos webböngészőből használható, ezért számítógépről, laptopról, tabletről és mobiltelefonról egyaránt elérhető.
Új funkciók is készültek
Ha már új felület készült, nem kizárólag a korábbi funkciókat állítottuk helyre.
A rendszer olyan új lehetőségekkel is bővült, amelyek a korábbi távoli vezérlésben nem álltak rendelkezésre.
Termosztátcsoportok
A helyiségek tetszőlegesen csoportokba rendezhetők, például szintenként vagy funkció szerint.
Egy csoport valamennyi termosztátján egyszerre módosíthatók a kívánt beállítások.
Heti időprogramok
A termosztátcsoportokhoz külön időprogramok rendelhetők, amelyek a hét egyes napjaihoz kapcsolhatók.
Így például egy teljes szint beállításai automatikusan módosíthatók a kívánt időpontban.
Áramszünet utáni automatikus helyreállítás
A rendszer eltárolja a beállításokat, és áramszünet után visszaállítja azokat a vezérlőkben.
Így a fűtésvezérlés a korábbi beállításokkal folytathatja működését.
Átlátható helyiségnevek

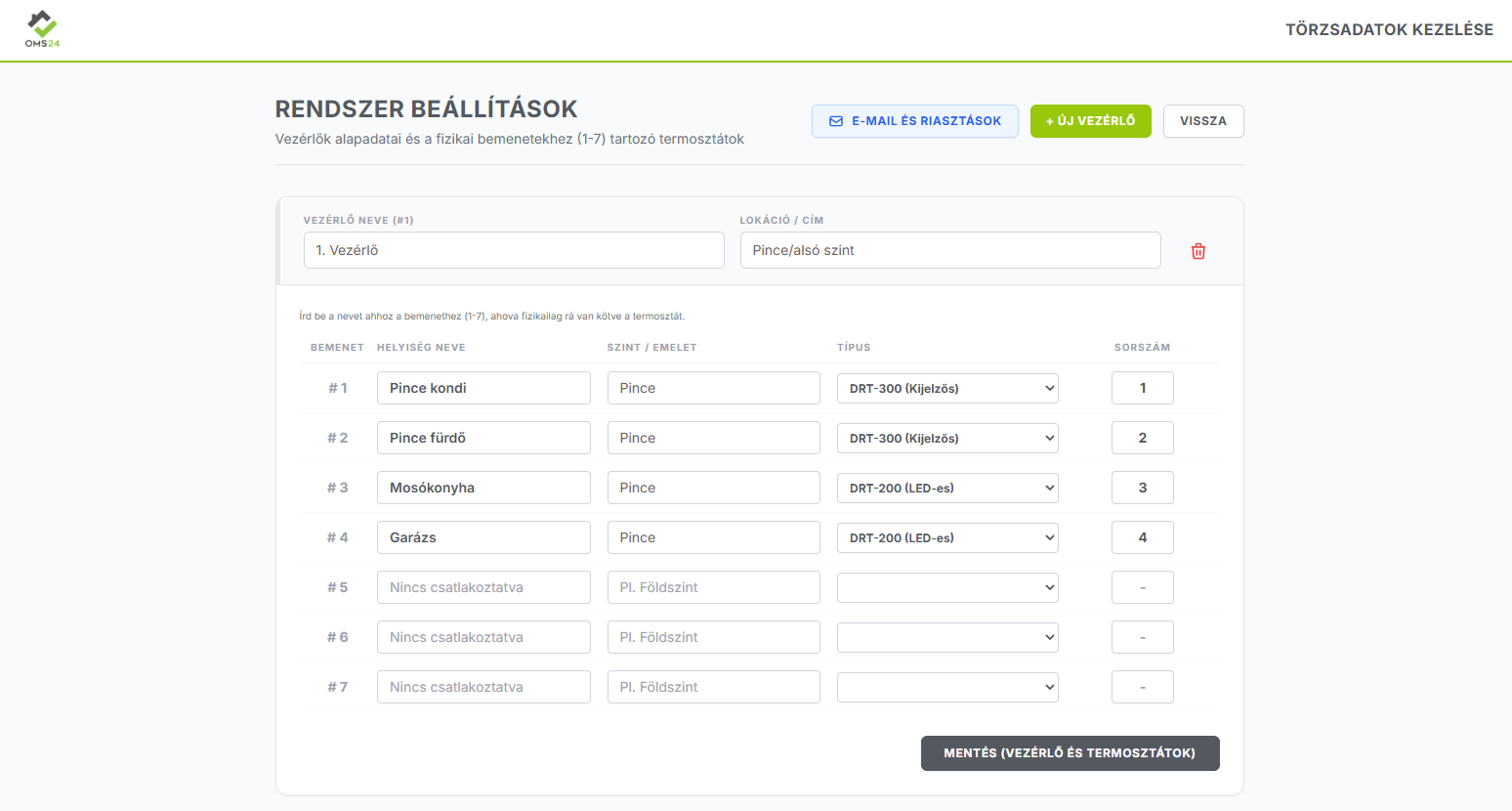

A termosztátok technikai azonosítók helyett tényleges helyiségnevekkel és szintekkel jeleníthetők meg.
Felhasználókezelés
Külön adminisztrátori és felhasználói jogosultsági szint készült.
A normál felhasználók a mindennapi vezérlési funkciókat érik el, míg a rendszer konfigurációs és törzsadatai csak adminisztrátori jogosultsággal módosíthatók.
Biztonságos távoli kommunikáció
A telephely és a központi rendszer közötti adatkapcsolat zárt VPN-kapcsolaton keresztül történik.
A webes kezelőfelület titkosított HTTPS-kapcsolaton és hitelesített felhasználói hozzáférésen keresztül érhető el.
A távoli hozzáférés kialakításakor tehát nemcsak a használhatóság, hanem az informatikai biztonság is alapvető szempont volt.
Jelentős rendszercsere helyett célzott korszerűsítés
A megvalósítás egyik legfontosabb eredménye, hogy a rendszer legértékesebb és egyébként megfelelően működő elemeit nem kellett lecserélni.
A beépített új kommunikációs hardver és a szükséges segédanyagok költsége nagyságrendileg 80 ezer Ft volt.
Ehhez természetesen hozzáadódott a műszaki tervezés, fejlesztés, programozás, tesztelés, dokumentálás és helyszíni beüzemelés munkadíja, azonban a teljes megoldás így is lényegesen kedvezőbb alternatívát jelentett a rendszer jelentős részének cseréjénél.
Az elkészült rendszerhez részletes, közel 30 oldalas üzemeltetési dokumentáció is készült.
Mi a projekt tanulsága?
Egy régebbi műszaki rendszer attól még nem feltétlenül elavult, hogy valamelyik kapcsolódó szolgáltatása vagy kommunikációs megoldása megszűnik.
Ha az alapvető vezérlési funkciók megfelelően működnek, érdemes először megvizsgálni, hogy a meglévő rendszer továbbfejleszthető-e.
Ebben az esetben a vezérlők és a termosztátok maradtak.
A távoli kommunikáció megújult.
A funkciók köre pedig még bővült is.
Nem az egész rendszert cseréltük le – azt cseréltük ki, amit valóban szükséges volt.
