Egy meglévő épületben az almérési rendszer kialakítása ritkán indul teljesen tiszta lapról.
Gyakran már vannak működő mérők, korábbi adatgyűjtési megoldások és olyan műszaki rendszerek, amelyeket nem érdemes lecserélni csak azért, mert új mérési pontok kerülnek kialakításra.
Ennél a szállodai projektnél pontosan ez volt a helyzet.
A feladat végére összesen 60 háromfázisú villamos almérési pontot kellett egyetlen egységes adatgyűjtő rendszerbe integrálni.
21 mérő már működött – ezeket is meg kellett tartani
A szálloda 0,4 kV-os főelosztójában a munka megkezdése előtt már 21 almérő működött.
Ezek adatait egy helyi számítógép gyűjtötte.
A cél nem az volt, hogy ezt a meglévő rendszert kidobjuk és mindent elölről kezdjünk.
Az új mérési infrastruktúrát úgy kellett kialakítani, hogy a már működő mérők is az új, közös rendszer részei maradhassanak.
Ehhez biztosítani kellett:
- a meglévő és új mérők közötti egységes kommunikációt,
- a Modbus hálózat megfelelő kialakítását,
- az egyes eszközök megfelelő címzését és konfigurálását,
- valamint azt, hogy az adatgyűjtő rendszer minden mérési pontot egységesen tudjon kezelni.
A projekt egyik fontos része tehát nem új eszközök telepítése, hanem régi és új mérési infrastruktúra integrációja volt.
56 mérési pont egyetlen főelosztóban
A mérési pontok jelentős része koncentráltan helyezkedett el.

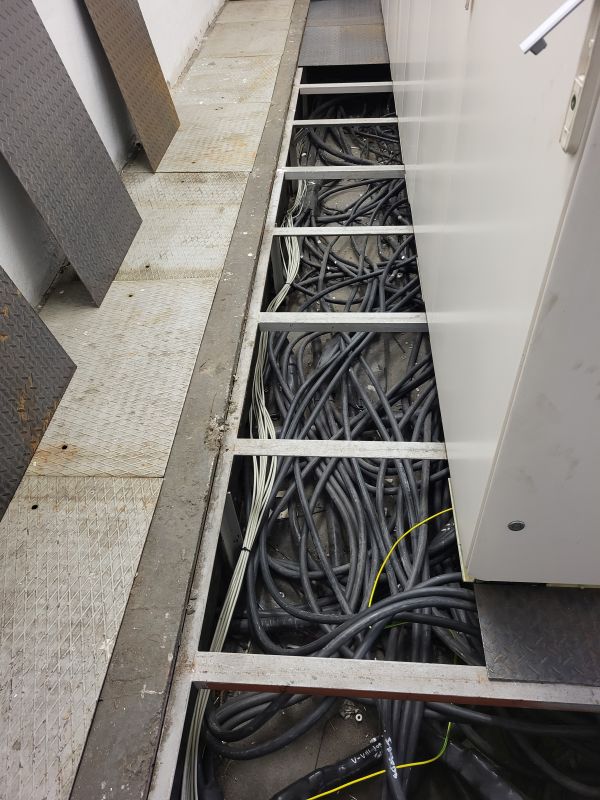

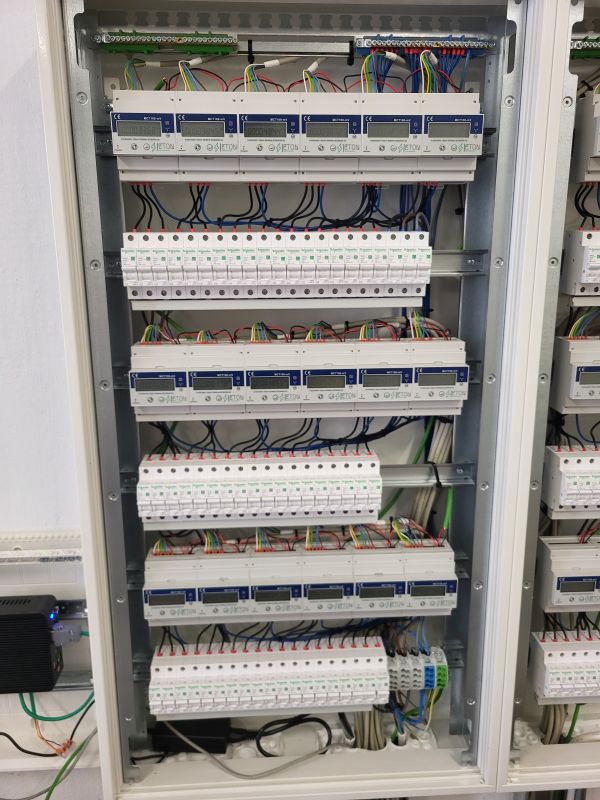

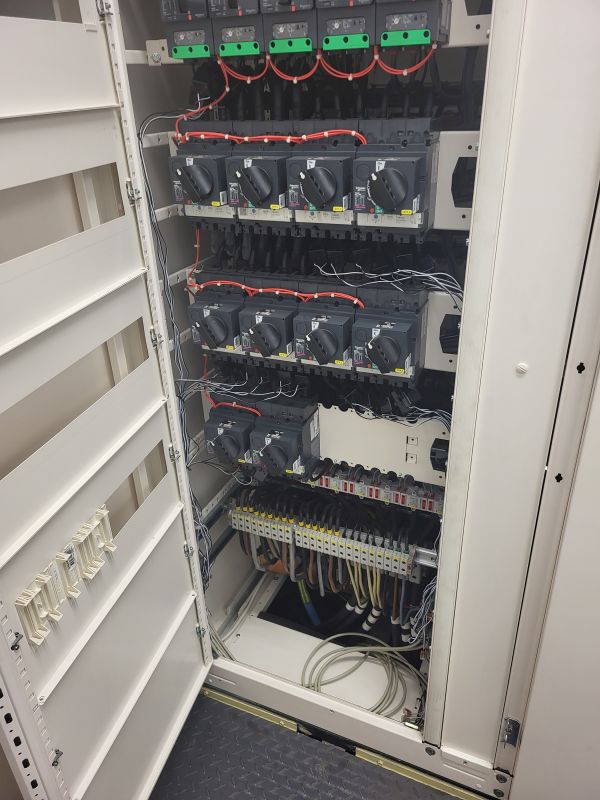

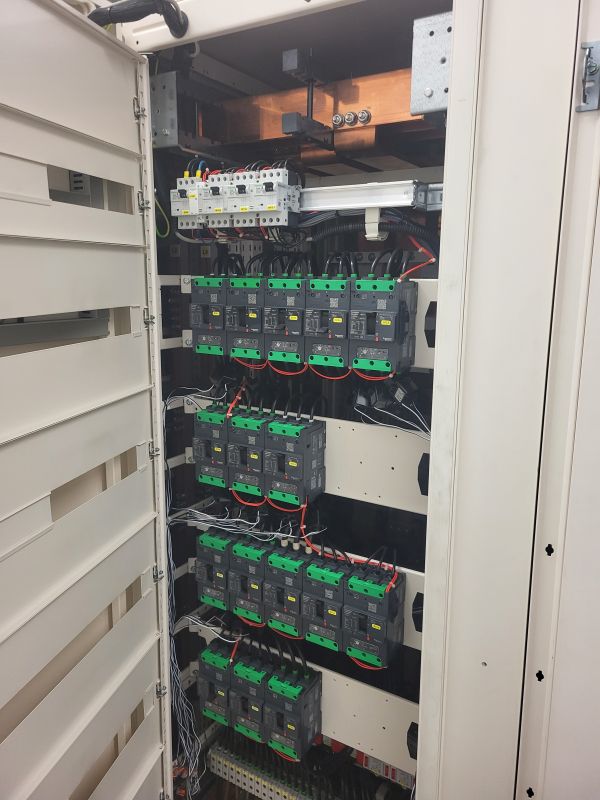

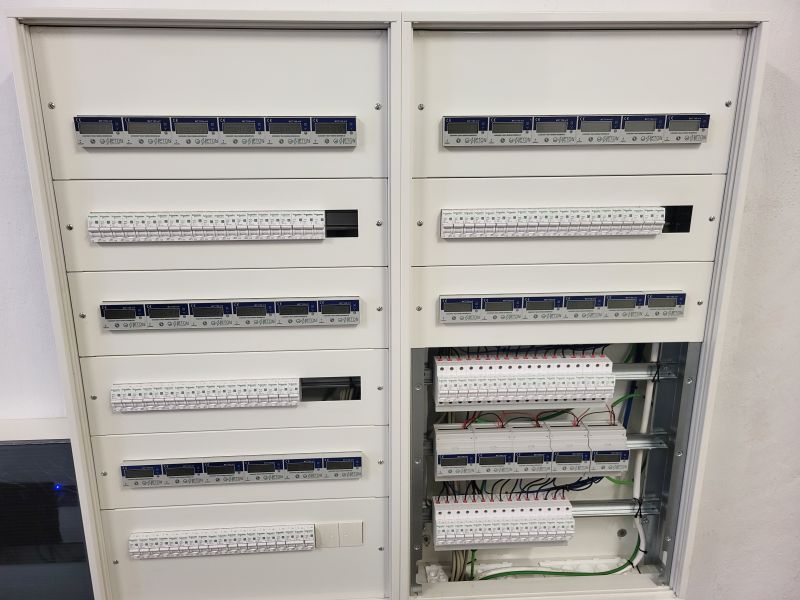

A 0,4 kV-os főelosztóban összesen 56 mérő működik, miközben további mérési pontok az épület különböző részein találhatók.
Ez kétféle feladatot jelentett.
A főelosztóban nagy számú mérő:
- fizikai elhelyezését,
- áramváltózását,
- kommunikációs bekötését,
- címzését,
- konfigurálását
kellett egységesen megoldani.
Az épület távolabbi pontjain pedig az adatkommunikációt kellett úgy kialakítani, hogy ezek a mérők is ugyanabba a központi rendszerbe kerüljenek.
A meglévő bérlői méréseket sem hagytuk külön
Két helyszínen meglévő bérlői almérőt kellett távleolvasható kivitelű mérőre cserélni.
Így ezek az adatok is automatikusan bekerülhettek a közös adatgyűjtési rendszerbe.
A projekt során tehát három különböző helyzetet kellett egyszerre kezelni:
- meglévő mérők integrálását,
- új mérési pontok kialakítását,
- valamint meglévő mérők távleolvasható eszközökre történő cseréjét.
A végeredmény szempontjából azonban ennek már nem szabad látszania: mind a 60 mérési pontnak egyetlen rendszerként kell működnie.
Az új mérési pontok kialakítása üzem közben történt
A teljesen új méréseknél fontos szempont volt, hogy a telepítés lehetőség szerint ne igényeljen villamos leállást.

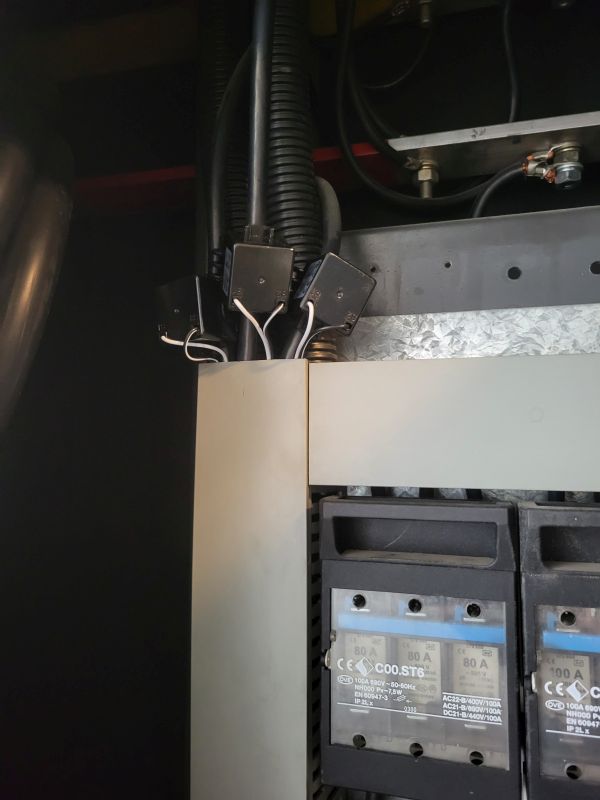

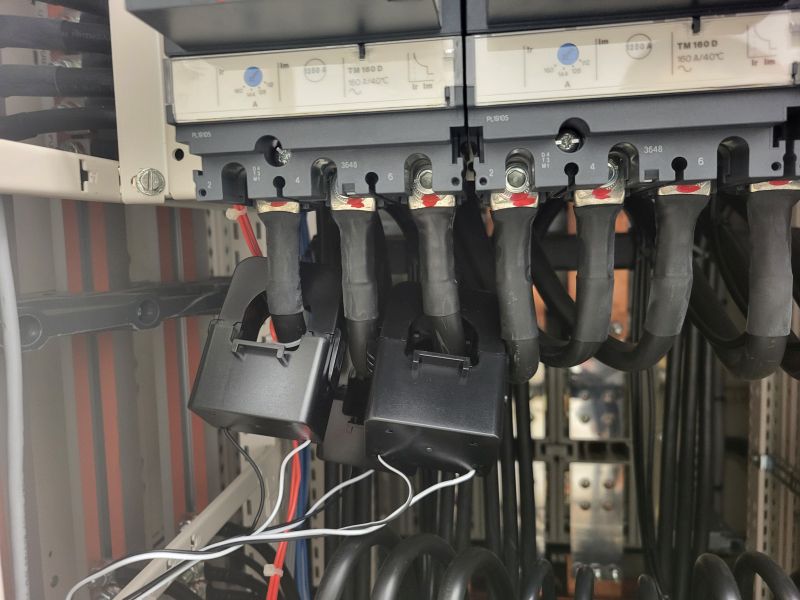

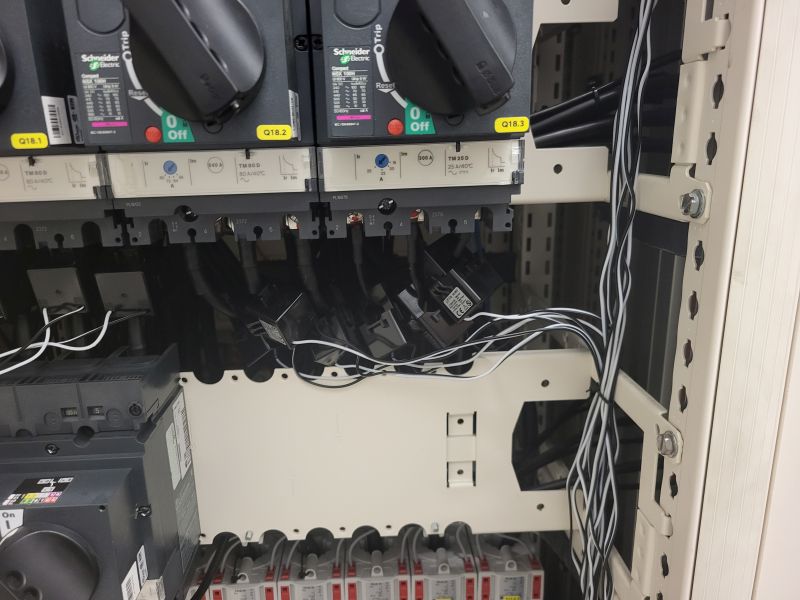

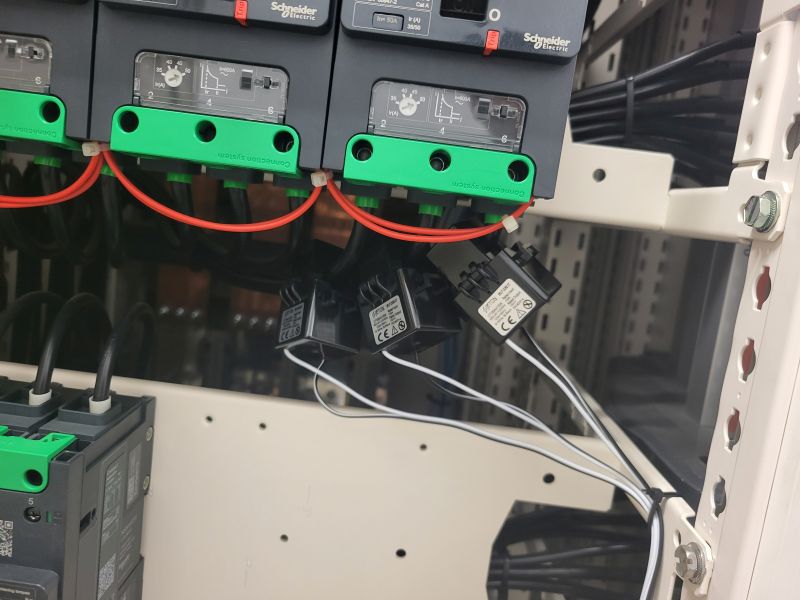

Ehhez bontható áramváltókat alkalmaztunk.
Így az új mérési pontok jelentős része működő villamos rendszer mellett alakítható ki anélkül, hogy az érintett fogyasztók energiaellátását meg kellett volna szakítani.
Szállodai környezetben ez különösen fontos.
Egy villamos leállás közvetlenül érintheti:
- a vendégtereket,
- szobákat,
- épületgépészeti rendszereket,
- konyhai technológiát,
- lifteket,
- világítást,
- és számos háttérszolgáltatást.
A mérés kiépítésének nem szabad nagyobb problémát okoznia, mint amit maga a mérés később megoldani szeretne.
A megrendelő nem állt meg a kötelező minimumnál
A mérési rendszer kialakításakor az ügyfél nem kizárólag a jogszabályi kötelezettségek teljesítésére koncentrált.
Mérést kapott minden olyan jelentősebb fogyasztó és villamos elosztó, amelynek adatai később energetikai vagy üzemeltetési szempontból értékesek lehetnek.
Ez lényeges különbség.
Egy kizárólag megfelelőségre kialakított rendszer azt méri, amit kötelező.
Egy tudatosan kialakított energetikai rendszer viszont azt is méri, amit érdemes.
Első lépésként 15 perces fogyasztási adatok
Az adatgyűjtő rendszer induláskor 15 perces fogyasztási adatok gyűjtésére lett beállítva.
Ez már lehetővé teszi:
- a fogyasztási profilok elemzését,
- a nagyobb fogyasztók összehasonlítását,
- a csúcsterhelések vizsgálatát,
- az üzemidőn kívüli fogyasztások feltárását,
- valamint energiahatékonysági lehetőségek keresését.
A telepített mérőeszközök azonban ennél jóval több adat szolgáltatására alkalmasak.
A mérési infrastruktúra később tovább használható
A beépített hardver megfelelő konfiguráció mellett további villamos paraméterek mérésére is alkalmas, például:
- fázisáramokra,
- feszültségekre,
- hatásos teljesítményre,
- meddő teljesítményre és energiára,
- valamint további villamos hálózati jellemzőkre.
Ezek az adatok akár a jelenlegi 15 perces energiamérésnél jóval nagyobb időbeli felbontással is gyűjthetők.
A rendszer így később részletesebb energetikai és üzemeltetési elemzések alapja lehet anélkül, hogy a teljes mérési infrastruktúrát újra kellene építeni.
Felhasznált eszközök
A projekt során az új és cserélt mérési pontokhoz az alábbi eszközöket alkalmaztuk:
- 37 db ETON MCT100-mV fogyasztásmérő
- 2 db WAGO 879-3001 fogyasztásmérő
- 99 db ETON CT 100 mV / 120 A bontható áramváltó
- 12 db ETON CT 100 mV / 400 A bontható áramváltó
- 1 db ETON DCT100 adatgyűjtő

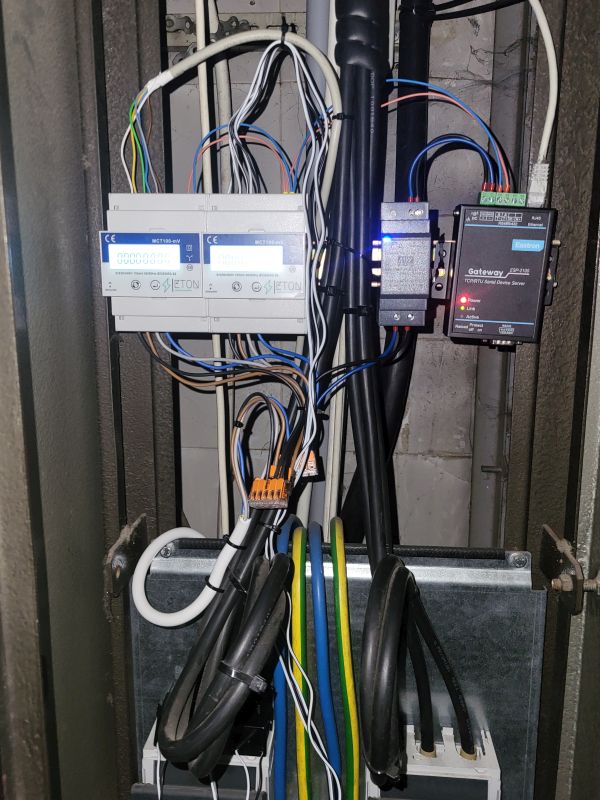

- 2 db ETON Modbus/TCP IP-átalakító
Adatgyűjtés: ETON Energy Management
Mit mutat meg ez a projekt?
Egy meglévő létesítmény mérési rendszerének fejlesztésekor nem feltétlenül az a legjobb megoldás, hogy mindent lecserélünk.
Sokszor jobb eredményt ad, ha:
- megtartjuk a használható meglévő infrastruktúrát,
- új mérési pontokkal egészítjük ki,
- egységes kommunikációs rendszerbe szervezzük,
- és közös adatgyűjtési környezetben tesszük használhatóvá az adatokat.
Ebben a projektben 21 meglévő és 39 telepített vagy cserélt mérőből állt össze egy 60 pontos egységes mérési rendszer.
A kihívás tehát nem 60 különálló mérő működtetése volt.
Hanem az, hogy mind a 60 mérési pont ugyanannak a rendszernek a részeként működjön.
