Egy villamos hálózat felújítása jó alkalom arra, hogy ne csak azt tegyük rendbe, hogyan jut el az energia a fogyasztókhoz, hanem azt is, hogy később lássuk, hol és hogyan használják fel.
Egy szálloda villamos hálózatának korszerűsítése során született meg az a döntés, hogy a fontosabb leágazásokra külön almérések kerüljenek.
A projekt keretében 8 db háromfázisú almérési pontot alakítottunk ki.
A megrendelő nem kizárólag a jogszabályi kötelezettség teljesítésére törekedett: minden olyan jelentősebb fogyasztóra és villamos elosztóra mérést kért, amelynek fogyasztási adata később energetikai vagy üzemeltetési szempontból hasznos lehet.
Nemcsak mérőt kellett választani

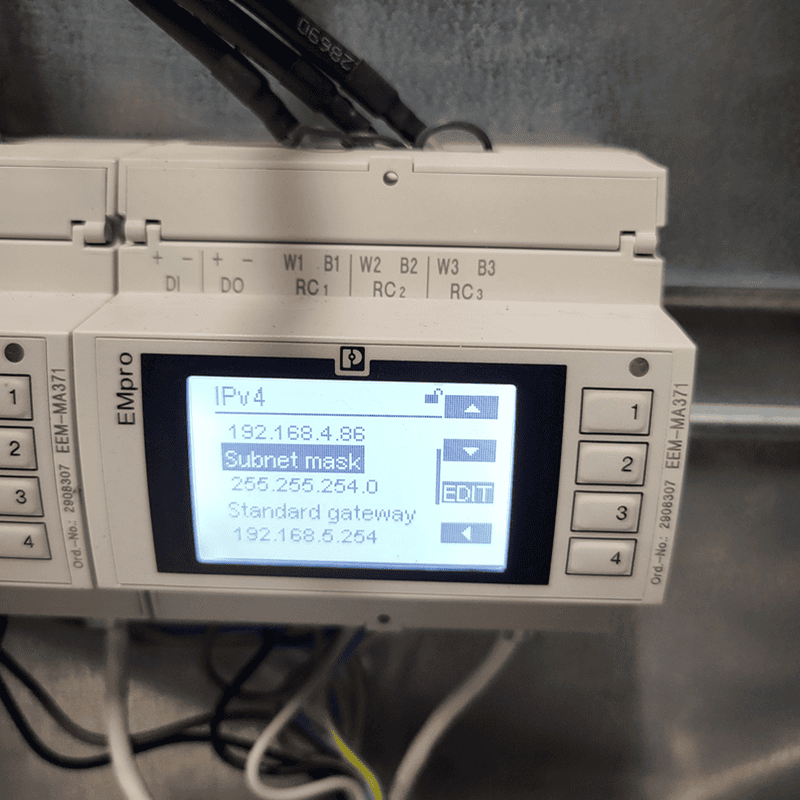

A rendszer egyik alapvető követelménye az volt, hogy a fogyasztásmérők adatai közvetlenül IP-hálózaton keresztül legyenek elérhetők.
Ezért olyan mérőeszközöket választottunk, amelyek az IP-alapú kommunikációt külön kommunikációs átalakító nélkül képesek kezelni.
Ennek előnye, hogy a rendszer:
- kevesebb különálló kommunikációs eszközt igényel,
- egyszerűbben illeszthető az adatgyűjtő rendszerhez,
- és a későbbi üzemeltetése is átláthatóbb.
Mi történik, ha még a kivitelezéskor sem biztos, hol kell majd mérni?
A projekt egyik érdekes műszaki körülménye az volt, hogy a megrendelő a tervezés kezdetén még nem tudta pontosan meghatározni, mely leágazásokra kerülnek majd a mérési pontok.
Ez olyan mérési megoldást igényelt, amely különböző keresztmetszetű és kialakítású vezetékekhez is rugalmasan alkalmazható.
Ezért az áramméréshez Rogowski-tekercseket választottunk.

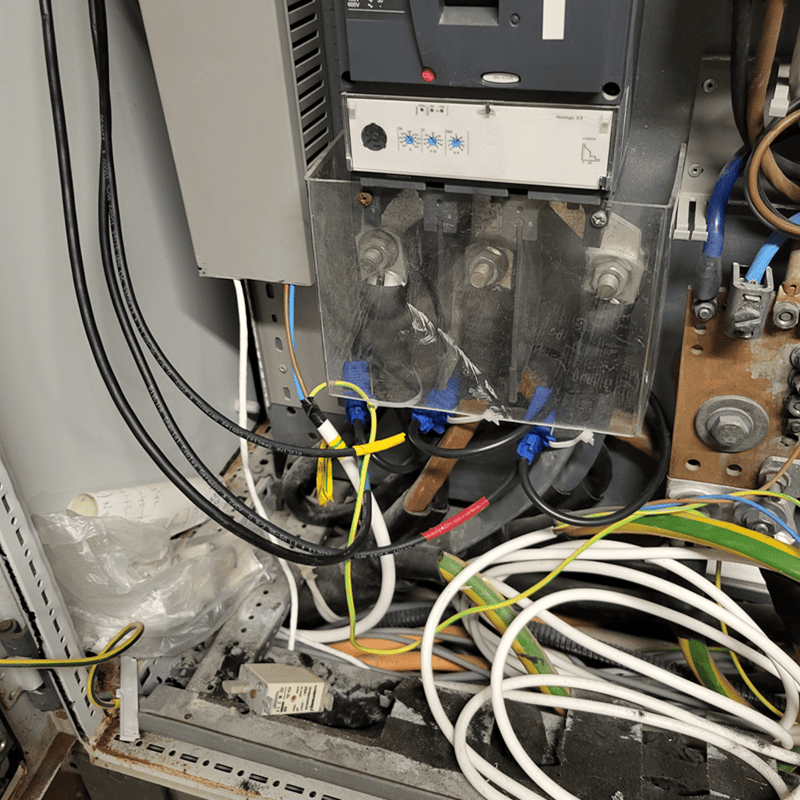

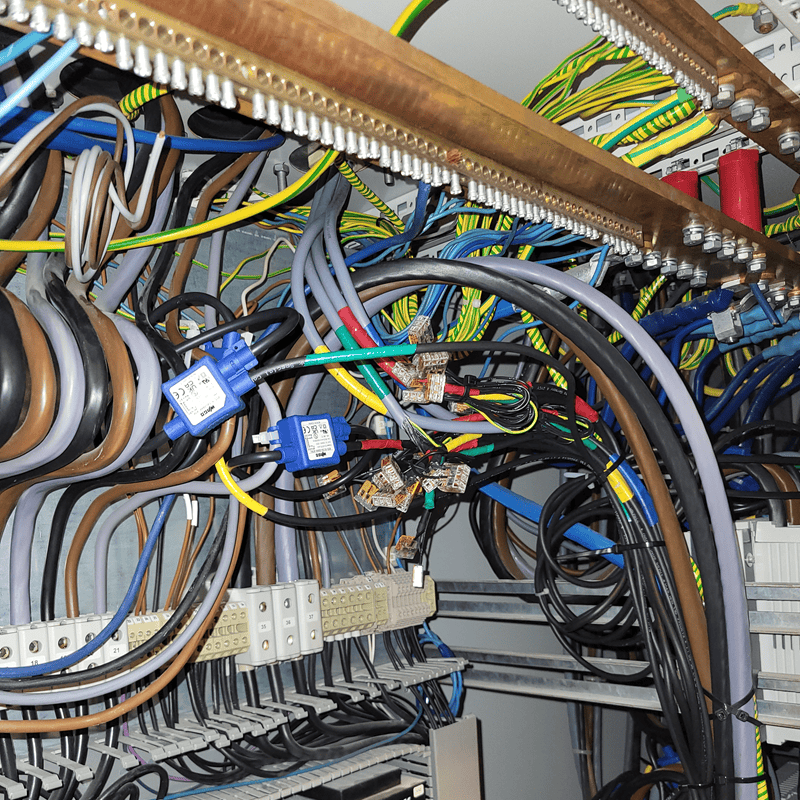

A Rogowski-tekercsek egyik fontos előnye, hogy a vezető megbontása nélkül helyezhetők fel, ezért meglévő villamos rendszerek utólagos mérésbe vonásánál különösen praktikus megoldást jelenthetnek.
Telepítés üzem közben
A kialakított új mérési pontoknál a műszerek beépítése villamos leállás nélkül, működő rendszer mellett történhetett.
Ebben fontos szerepet játszott a Rogowski-tekercses árammérés, hiszen az érzékelők felszereléséhez nem kellett a meglévő vezetékeket megbontani.
Egy szálloda esetében ez különösen fontos szempont.
Egy villamos leállás nemcsak egy műszaki rendszer kiesését jelenti: hatással lehet a vendégterekre, szobákra, gépészeti rendszerekre, konyhára, liftekre és számos más szolgáltatásra is.
Ha a mérés kialakítható az üzem zavarása nélkül, az önmagában jelentős előny.
Első lépésként 15 perces fogyasztási adatok
A rendszer indulásakor az adatgyűjtés elsődleges célja a 15 perces villamosenergia-fogyasztási adatok rögzítése volt.
Ez már önmagában lehetővé teszi többek között:
- az egyes területek fogyasztásának követését,
- a fogyasztási profilok összehasonlítását,
- a csúcsterhelések azonosítását,
- a munkaidőn vagy normál üzemidőn kívüli fogyasztás vizsgálatát,
- valamint az energiahatékonysági lehetőségek keresését.
A beépített mérési infrastruktúra azonban ennél lényegesen többre képes.
A hardver már most többet tud, mint amit jelenleg használunk
A telepített mérőeszközök nem kizárólag energiafogyasztási adatokat képesek szolgáltatni.
A megfelelő adatgyűjtési konfigurációval további villamos jellemzők is lekérdezhetők, például:
- fázisáramok,
- feszültségek,

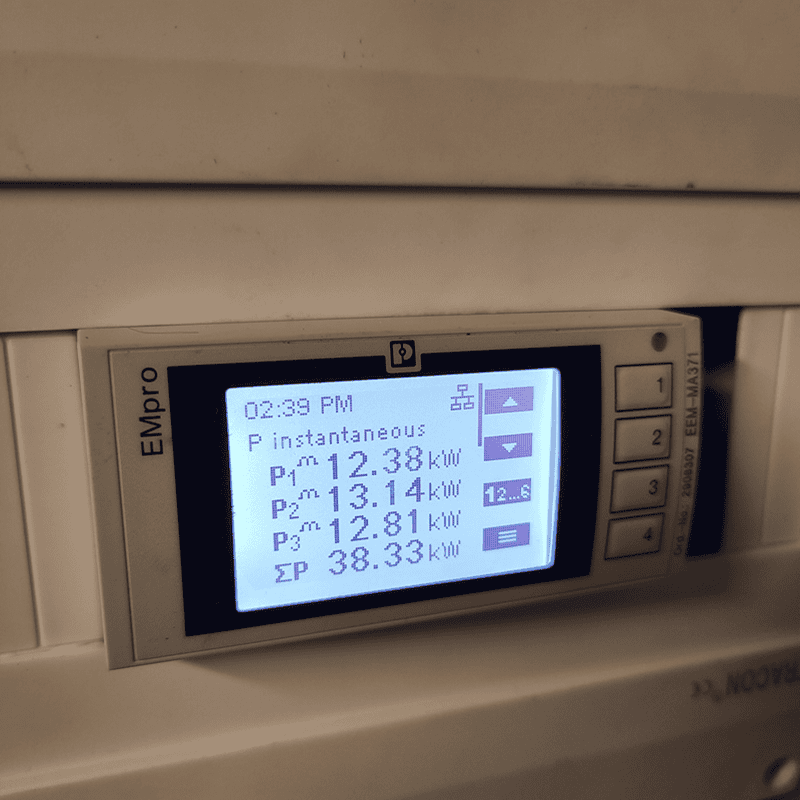

- hatásos teljesítmény,
- meddő teljesítmény és meddő energia,
- valamint egyéb villamos hálózati paraméterek.
Ráadásul ezek az értékek a jelenlegi 15 perces fogyasztási adatoknál lényegesen nagyobb gyakorisággal is gyűjthetők.
Ez azért fontos, mert így a most kiépített infrastruktúra később nem feltétlenül igényel újabb mérőcserét, ha az ügyfél részletesebb energetikai vagy üzemeltetési elemzést szeretne.
A mérési rendszer tehát nemcsak a jelenlegi feladatra készült, hanem lehetőséget teremt a későbbi bővítésre is.
Felhasznált eszközök
A rendszerben:
- 8 db Phoenix Contact EEM-MA371 fogyasztásmérő
- 24 db WAGO Rogowski-tekercs
került alkalmazásra.
Adatgyűjtés: ETON Energy Management
Mit mutat meg ez a projekt?
Egy almérési rendszer tervezésénél könnyű kizárólag arra koncentrálni, mit kell ma megmérni.
Pedig legalább ilyen fontos kérdés:
mit szeretnénk majd egy vagy két év múlva megtudni ugyanebből a rendszerből?
Ebben a projektben ezért olyan megoldás készült, amely:
- teljesíti a jelenlegi mérési igényeket,
- közvetlen IP-kommunikációt biztosít,
- rugalmasan alkalmazható különböző leágazásokon,
- az új mérési pontoknál leállás nélkül telepíthető volt,
- és később részletesebb villamosenergia-elemzésre is lehetőséget ad.
Egy jól megtervezett almérési rendszer ugyanis nemcsak azt mutatja meg, mennyit fogyasztunk ma.
Olyan mérési infrastruktúrát teremt, amelyből később sokkal többet is megtudhatunk a működésünkről.
