Egy nagyobb épület almérési rendszerénél nem feltétlenül az a nehéz, hogy felszereljünk egy fogyasztásmérőt.
A valódi kihívás akkor kezdődik, amikor több tucat mérési pont az épület különböző részein helyezkedik el, mégis valamennyinek ugyanabba az adatgyűjtő rendszerbe kell bekerülnie.
Ennél a szállodai projektnél összesen 44 háromfázisú villamos almérési pontot kellett egységes rendszerbe szerveznünk.
A mérési adatok gyűjtése Modbus hálózaton keresztül történik.
A mérési pontok jelentős része koncentráltan helyezkedett el.

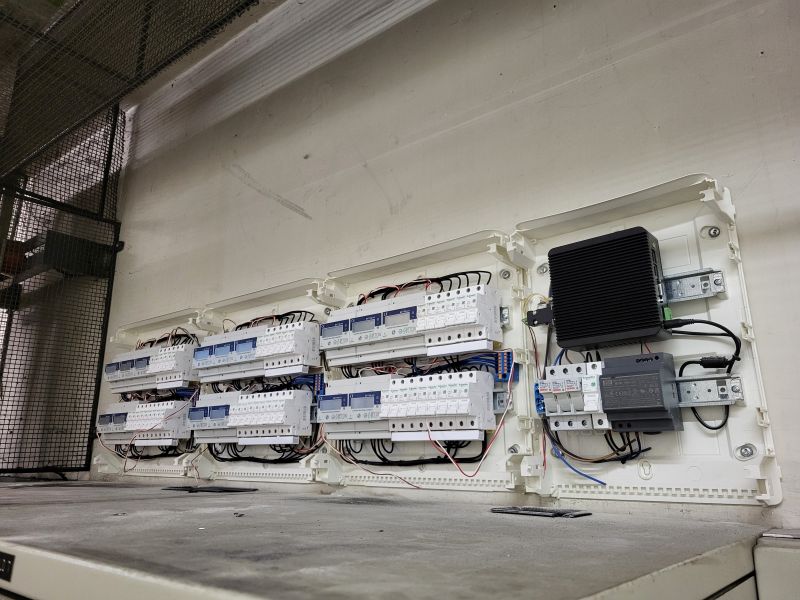

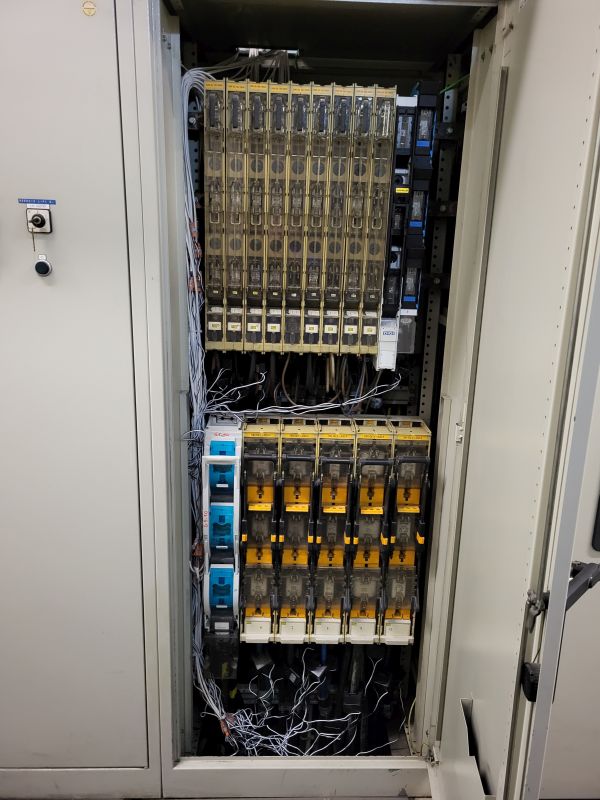

A 0,4 kV-os főelosztóban 36 mérő került egy rendszerbe, a fennmaradó mérési pontok pedig az épület különböző részein helyezkedtek el.
Ez két eltérő műszaki feladatot jelentett.
A főelosztóban nagy számú mérési pont:
kellett egységesen megoldani.
Az épület távolabbi pontjain pedig azt kellett biztosítani, hogy az ott található mérők adatai is ugyanabba a központi adatgyűjtő rendszerbe kerüljenek.
A mérési pontok fizikailag különböző helyeken vannak. Az adatok szempontjából azonban egyetlen rendszer részei.
A 44 mérési pont kialakítása három különböző feladattípust tartalmazott.

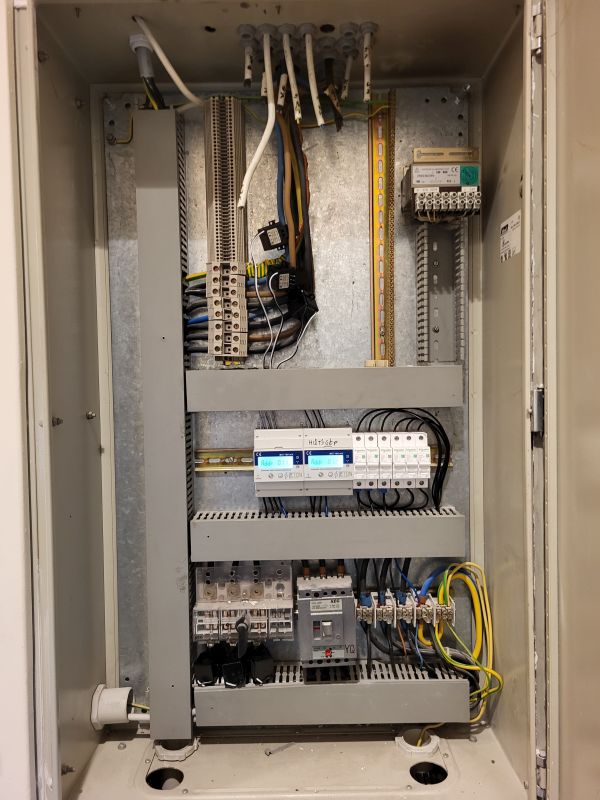

38 mérési pont teljesen új kiépítésként készült.
További 4 meglévő bérlői almérőt távleolvasható kivitelű mérőre kellett cserélni.
Két esetben pedig a meglévő fogyasztásmérő megfelelő volt, ezért nem volt indokolt lecserélni: ezekhez kommunikációs modult építettünk be, így a meglévő eszközök is csatlakozhattak a közös adatgyűjtő rendszerhez.
Ez jól mutatja, hogy meglévő létesítménynél nem feltétlenül az a helyes megoldás, hogy mindent újra cserélünk.
Amit érdemes megtartani, azt integráljuk. Amit szükséges, azt cseréljük. Ahol pedig nincs mérés, ott újat építünk ki.

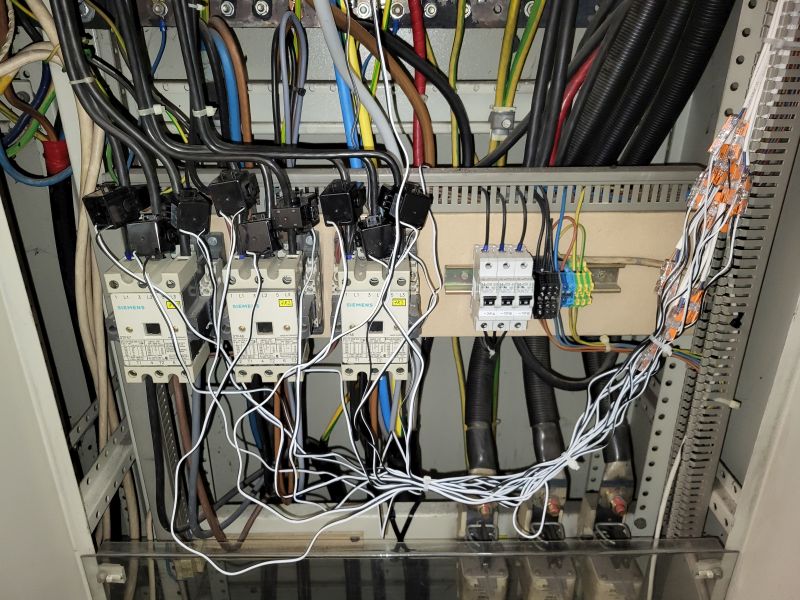

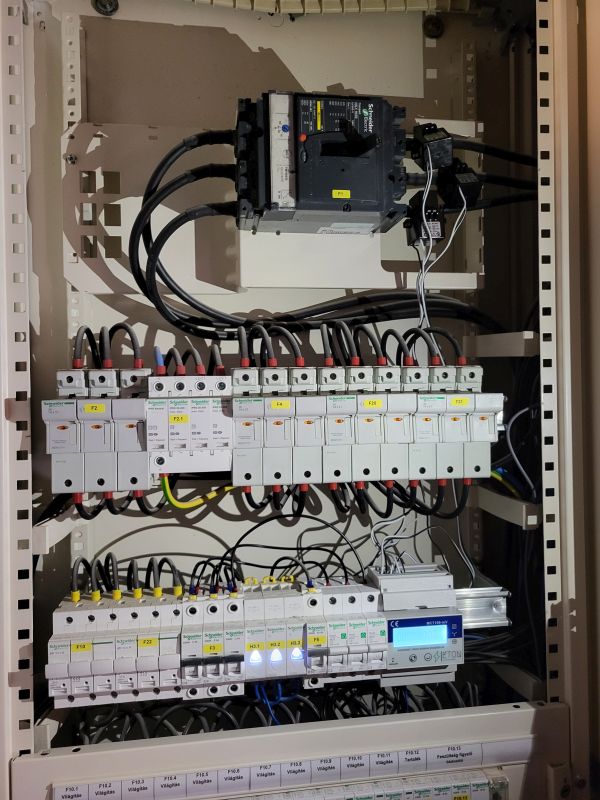

Az új mérési pontoknál bontható áramváltókat alkalmaztunk.
Ez lehetővé tette, hogy az érzékelők felszerelése a meglévő vezetők megbontása nélkül történjen, így az új mérési pontok kialakítása üzem közben, villamos leállás nélkül valósulhatott meg.
Szállodai környezetben ez különösen fontos.
Egy villamos leállás érintheti:
Ha egy mérési rendszer kiépíthető úgy, hogy közben a szálloda működése zavartalan marad, az komoly üzemeltetési előny.
A megrendelő a rendszer kialakításakor nem állt meg a jogszabály által előírt minimum mérési pontoknál.
Mérést kapott minden olyan jelentősebb fogyasztó és villamos elosztó, amelynek adatai energetikai vagy üzemeltetési szempontból értékesek lehetnek.
Ez fontos különbség.
A jogszabályi megfelelőség azt mondja meg, hogy mit kell mérni.
Az energetikai gondolkodás viszont azt a kérdést is felteszi:
mit lenne érdemes mérni ahhoz, hogy jobban értsük az épület működését?
Az adatgyűjtő rendszer indulásakor a fő cél a 15 perces villamosenergia-fogyasztási adatok gyűjtése volt.
Ez már alkalmas többek között:
A telepített hardver azonban ennél többre képes.
A beépített mérőeszközök megfelelő adatgyűjtési konfiguráció mellett további villamos jellemzőket is képesek szolgáltatni, például:
Ezek az adatok ráadásul a jelenlegi 15 perces energiamérésnél lényegesen nagyobb gyakorisággal is gyűjthetők.
Így a most kialakított mérési rendszer később részletesebb energetikai vagy üzemeltetési elemzések alapjául is szolgálhat.
A mai mérési igény tehát nem korlátozza azt, hogy holnap mire használhatjuk ugyanazt az infrastruktúrát.
A projekt során az alábbi mérési és kommunikációs eszközöket alkalmaztuk:
Adatgyűjtés: ETON Energy Management
Egy épület almérési rendszere ritkán teljesen egységes környezetben készül.
Lehetnek:
A feladat ezért nem pusztán az, hogy mindenhová kerüljön egy fogyasztásmérő.
A valódi feladat az, hogy ezekből az eltérő mérési pontokból egyetlen, egységesen használható rendszer jöjjön létre.
Ebben a projektben:
A mérők lehetnek különböző helyeken és különböző kialakításúak.
Az adatnak azonban egységesen használhatónak kell lennie.
