Nem minden mérési feladathoz van szükség összetett adatgyűjtő rendszerre, folyamatos felhőkapcsolatra és látványos dashboardokra.
Néha egészen más a cél:
teljesíteni a szükséges mérési követelményeket megbízhatóan, egyszerűen és a lehető legkedvezőbb beruházási költséggel.
Ennél a színházi projektnél pontosan ez volt a feladat.

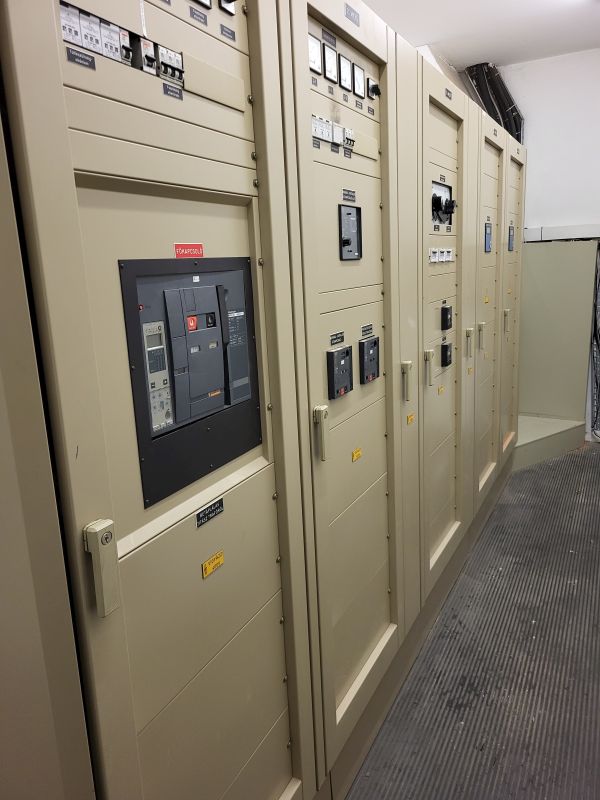

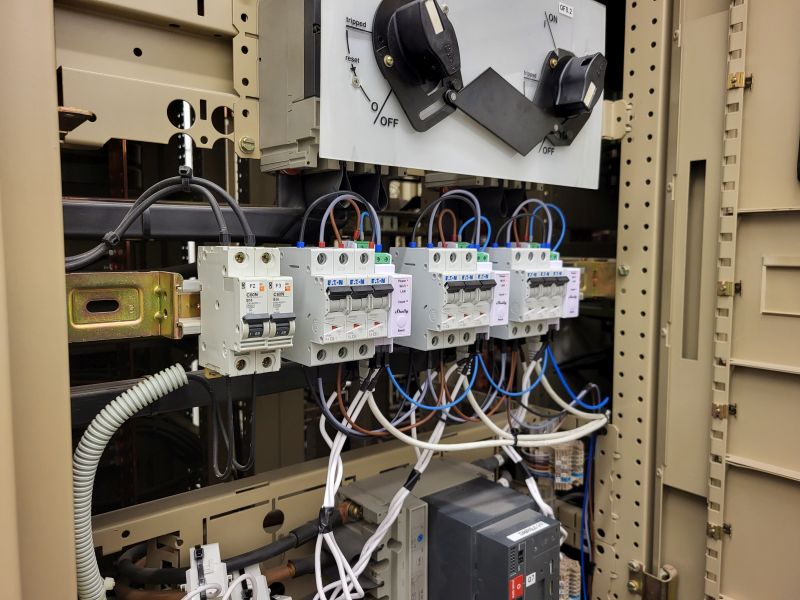

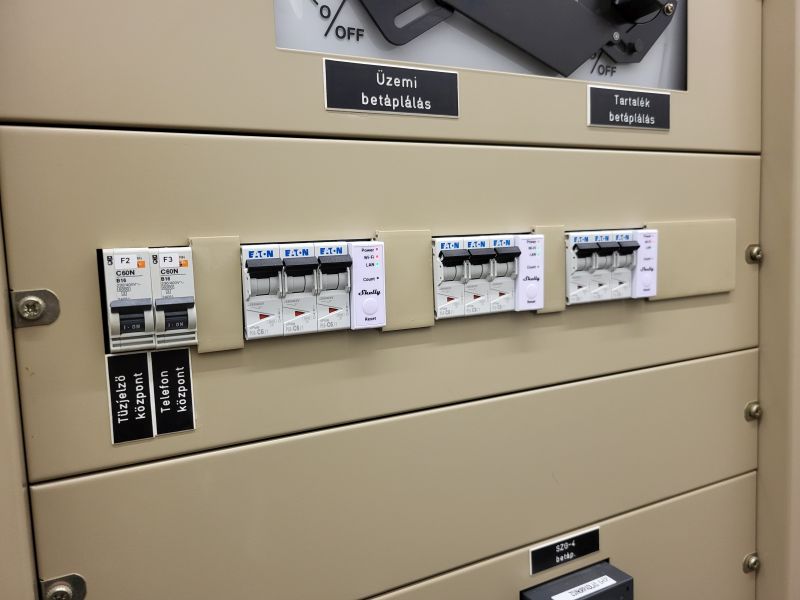

Összesen 9 háromfázisú villamos almérési pontot alakítottunk ki, a hozzájuk tartozó kommunikációval együtt. A rendszer feladata a 15 perces fogyasztási adatok rögzítése és a havi adatszolgáltatás biztosítása volt.
Egy almérési rendszer költsége nemcsak magukból a fogyasztásmérőkből áll.
Az adatgyűjtő számítógép, a szerver, a szoftver, a kommunikációs infrastruktúra és az üzemeltetés mind további költséget jelenthet.
Ebben az esetben azonban nem volt szükség arra, hogy valaki folyamatosan figyelje a mérési adatokat vagy valós idejű energetikai elemzést végezzen.
A tényleges igény sokkal egyszerűbb volt:
Ezért nem építettünk a rendszer mögé folyamatosan működő központi adatgyűjtő szoftvert.
A mérők saját memóriájukban tárolják az adatokat, amelyeket havonta egyszer távolról lekérdezünk.
Attól, hogy a rendszer nem tartalmaz folyamatos adatgyűjtő szoftvert, még nem kell minden hónapban a helyszínre menni.
A mérési infrastruktúrához hálózati kommunikációt építettünk ki, így a tárolt mérési adatok távolról hozzáférhetők és letölthetők.
Ehhez a rendszerben Ethernet-alapú hálózati eszközök és Teltonika kommunikációs eszköz biztosítja a szükséges kapcsolatot. A jelenlegi konfigurációban az adatok helyben tárolódnak, majd havonta egyszer történik meg a kiolvasásuk.
Ez egy jó példa arra, hogy az automatizálásnak nem feltétlenül kell bonyolultnak lennie.
A megfelelő műszaki megoldás mindig attól függ, milyen feladatot akarunk megoldani.
Az új mérési pontok kialakításánál fontos szempont volt, hogy a mérés kiépítése ne okozzon szükségtelen üzemszünetet.

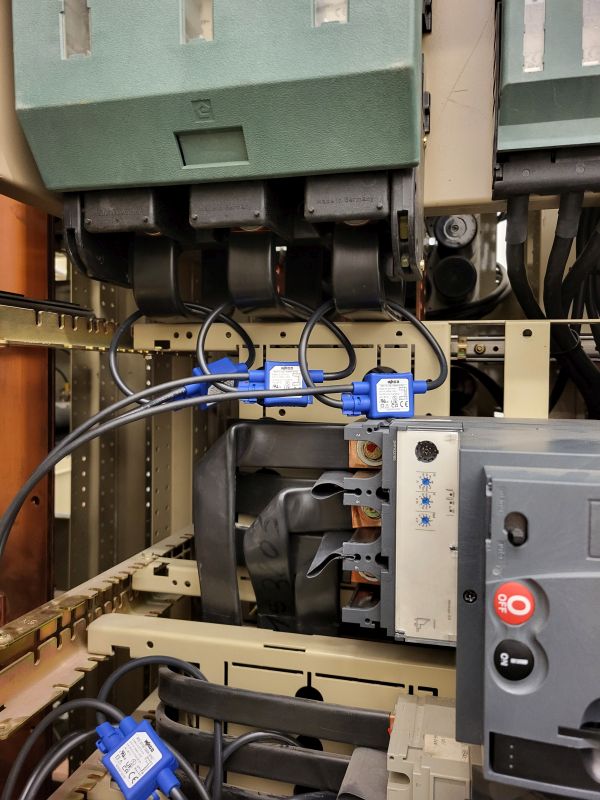

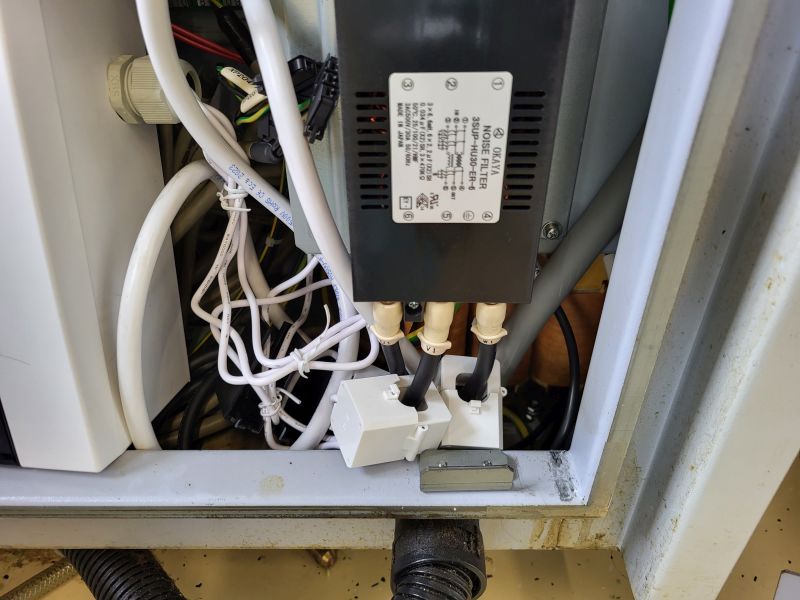

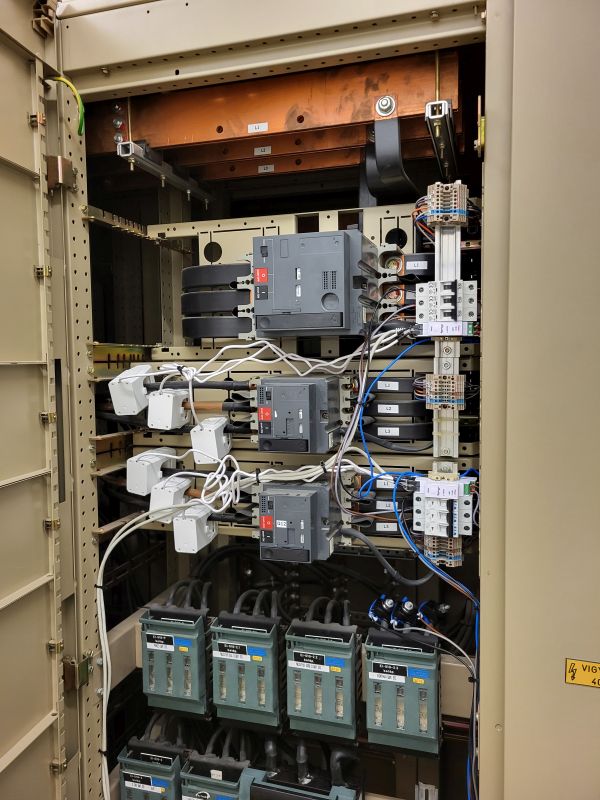

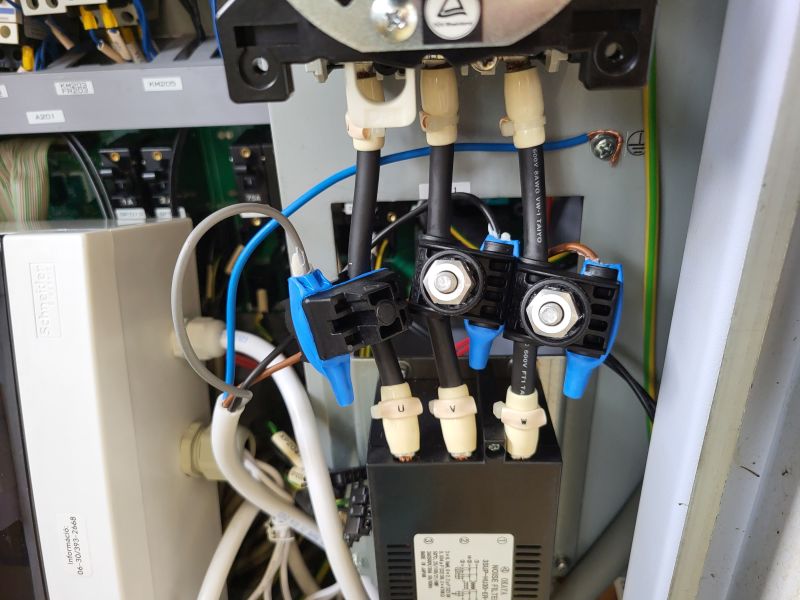

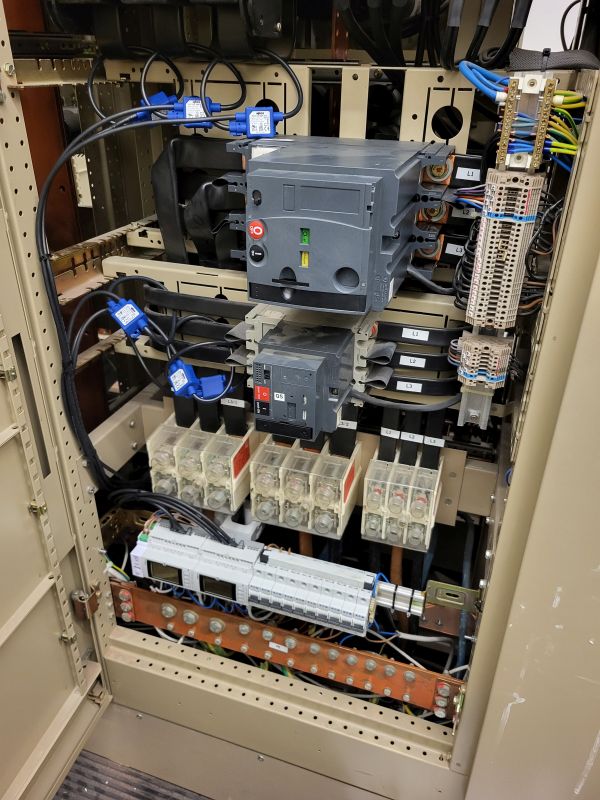

A bontható áramérzékelők és Rogowski-tekercsek alkalmazásával az új mérési pontoknál az érzékelők a meglévő vezetők megbontása nélkül felszerelhetők voltak.
Ennek köszönhetően az új mérések kialakítása üzem közben, villamos leállás nélkül történhetett.
Egy működő színház esetében ez különösen értékes szempont.
A villamos hálózat leállítása ugyanis nem pusztán egy műszaki beavatkozás: érintheti a színpadtechnikát, világítást, épületgépészeti rendszereket, irodákat és a létesítmény egyéb működési területeit is.
Ha a szükséges mérés üzemi kiesés nélkül kialakítható, az a projekt egészének kockázatát és szervezési igényét is csökkenti.
A rendszer jelenlegi feladata a 15 perces villamosenergia-fogyasztási adatok rögzítése.
A beépített mérőeszközök azonban nem kizárólag energiafogyasztást képesek mérni.
Megfelelő adatgyűjtő rendszerhez csatlakoztatva további villamos jellemzők is elérhetők lehetnek, például:
Ezek ráadásul a jelenlegi 15 perces energiamérésnél lényegesen nagyobb időbeli felbontással is gyűjthetők.
Ez azért fontos, mert a költséghatékony indulás nem feltétlenül jelent zsákutcát.
Ha később az ügyfél:
szeretne, a beépített mérési infrastruktúra már megfelelő alapot biztosíthat a rendszer továbbfejlesztéséhez.
A projekt során a jelenlegi oldal szerint az alábbi eszközöket alkalmaztuk:
Adatgyűjtés: helyi adattárolás, havi egyszeri távoli kiolvasással.
Az energetikai rendszereknél könnyű beleesni abba a hibába, hogy mindig a legnagyobb tudású megoldást próbáljuk kialakítani.
Pedig egy rendszer attól még nem lesz jobb, hogy több funkciója van.
A jó rendszer azt tudja, amire az adott feladathoz valóban szükség van.
Ebben az esetben ezért tudatosan egy egyszerűbb architektúrát választottunk:
Nem minden almérési rendszernek kell nagynak lennie.
Annyira kell összetettnek lennie, amennyire a feladat megkívánja.
